KEHGQ-B型 互感器（CT/PT）伏安特性測試儀
（基礎款）
一、設計用途
KEHGQ-B型互感器（CT/PT）伏安特性測試儀設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
二、參考標準
GB 1207-2006、GB 1208-2006
三、主要特征
1、支持檢測：CT 和 PT
2、滿足 GB1207、GB1208等規程要求；
3、無需外接其它輔助設備，單機即可完成所有檢測項目；
4、自帶微型快速打印機、可直接現場打印測試結果；
5、采用智能控制器，操作簡單；
6、大屏幕液晶，圖形化顯示接口；
7、按規程自動給出CT/PT（勵磁）拐點值；
8、自動給出5％和10％誤差曲線；
9、可保存3000組測試資料，掉電后不丟失；
10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告；
11、小巧輕便≤25Kg，非常利于現場測試。
四、主要測試功能
|
CT |
PT |
|
伏安特性（勵磁特性）曲線 |
伏安特性（勵磁特性）曲線 |
|
自動給出拐點值 |
自動給出拐點值 |
|
自動給出5％和10％的誤差曲線 |
變比測量 |
|
變比測量 |
極性判斷 |
|
極性判斷 |
交流耐壓測試 |
|
一次通流測試 |
鐵心退磁 |
|
交流耐壓測試 |
|
|
鐵心退磁 |
|
五、測試儀主要技術參數
|
項 目 |
參 數 |
|
工作電源 |
AC220V±10％ 、50Hz |
|
設備輸出 |
0～1000V（20A峰值）
注：0～5A為真實值，大于5A～20A為計算值 |
|
大電流輸出 |
0～600A |
|
勵磁測量精度 |
≤1.0％（0.5％*讀數+0.5％*量程） |
|
CT
變比測量 |
范 圍 |
≤3000A/1A(15000A/5A) |
|
精 度 |
≤ 0.5％ |
|
PT
變比測量 |
范 圍 |
≤ 500KV |
|
精 度 |
≤ 0.5％ |
|
工作環境 |
溫度：－10℃ ～ 40℃，濕度：≤90％ |
|
尺寸、重量 |
尺寸：410mm×260mm×340mm，主機重量：25Kg，附件：3.4kg |

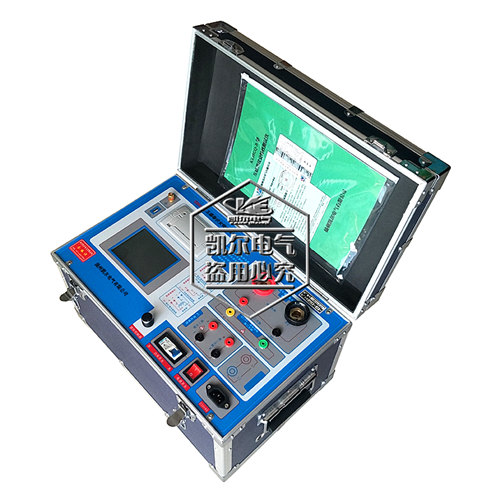

鋁合金外箱圖片如下：

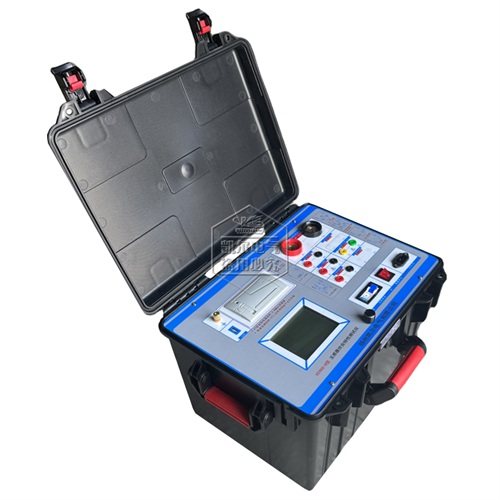

專用儀表箱式圖片如下：
注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。
