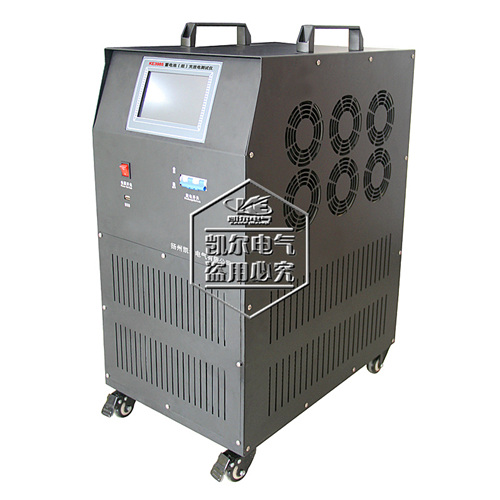

一、產品概述
KE3985型蓄電池充放電綜合測試儀集蓄電池恒流放電，智能充電，活化維護于一體。一機多用，減少企業成本，降低維護人員勞動強度，為電池和UPS電源維護提供全面科學的檢測手段。用于電信、基站、電力等部門。根據需要進行深度放電，然后充電，使電池組隨時保持滿足狀態并延長電池壽命，是蓄電池維護工作的得力助手。
蓄電池（組）充放電測試儀 = 蓄電池組智能恒流放電 + 蓄電池組智能充電 + 蓄電池組智能活化維護
二、設備組成
2.1設備成套性
|
序號 |
品名 |
數量 |
備注 |
|
1 |
充放電儀主機 |
1 |
|
|
2 |
放電電纜 |
2 |
紅、黑各一條 |
|
3 |
電壓監測線 |
1 |
|
|
4 |
AC220V電源線 |
1 |
|
|
5 |
接地線 |
1 |
|
|
6 |
U盤 |
1 |
|
|
7 |
出廠隨機文件 |
1 |
含說明書、合格證等 |
|
8 |
鋁合金附件箱 |
1 |
|
|
9 |
電流傳感器（選配件） |
1 |
不同電流等級，量程不同 |
三、產品主要功能
1、具有多電壓充放電功能：10～300V寬電壓設計，單機即可滿足多種電壓等級的電池組充放電測試，電壓連續可調。
2、具有蓄電池組恒流放電功能：恒流放電，電流連續可調，精確測量蓄電池組容量。
3、具有蓄電池組智能充電功能：智能三階段充電，充電電流連續可調，滿足蓄電池組的充電維護。
4、具有活化維護功能：可以設定充放電循環次數，對蓄電池組進行活化，有效提高蓄電池容量，延長蓄電池組的使用壽命。
5、具備多項警報提示功能：測試電流超過或低于設定值，電壓高于或低于設定值，極性接反、溫度過高、短路過流、風扇故障等。儀表能自動報警并停止放電。
6、具有放電過程中暫停及參數修改功能：在放電過程中可以人為暫停放電、修改放電設置參數（下限電壓、放電電流、放電時間等），不需要終止試驗即可繼續放電。不同于傳統放電儀需要終止放電后重新啟動放電試驗。
7、具有遠端控制放電功能：PC機端上位機軟件與充放電測試儀之間通過RS485通訊線連接后，可進行PC機端控制放電。
四、主要特點:
1、7寸彩色觸摸液晶顯示器，中英文雙語言顯示，適合國內外客戶使用。
2、主機具備USB接口，可用U盤讀取存儲紀錄，無須攜帶電腦，單機即可工作；日后用電腦打印報告即可。
3、本機具有2G超大容量?jī)?nèi)部數據存儲空間，解決了外出試驗時忘帶U盤的煩惱。
4、采用高性能PTC進口陶瓷電阻，避免紅熱現象，使整個放電過程更安全，不會有一般放電電阻的紅熱危險現象。
5、內部控制器采用雙CPU協同工作，極大限度地保證測試過程的安全性、可靠性及準確性。當其中一個CPU故障時，另一個CPU會發出報警，并執行關機程序。
6、本機內部記憶裝置采用FLASH ROM設計，測試過程突然停電或長時間不用，主機內記憶數據也不會丟失。
7、帶中文后臺分析軟件，可查看蓄電池組放電和充電過程各單體曲線圖，可自動將測量數據導成WORD格式，方便基層工程師制作測試報告和對歷史數據管理進行有效管理。
8、外觀設計：采用雙手提設計、堅固可靠。面板采用正面斜板設計，易讀易操作，美觀大方。
9、具有快速連接功能，操作使用簡單。
產品拓展
可選在線補償式放電功能：在線放電時，主機顯示電流=電池組放電電流=主機內部假負載電流+實際負載電流，由于在線放電時實際負載電流會隨著在線電壓的變化而變化，主機內部假負載也會自動進行調整，以保證蓄電池組一直以真正的恒流方式放電。

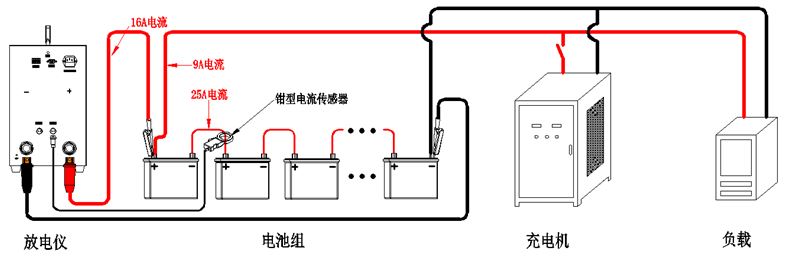

五、工作示意圖：
六、技術參數
|
產品 |
10～300V 電池（組）系統 |
|
充電電壓 |
DC10～300V（特殊電壓可定制） 注：110/220V電池組兼容 |
|
充電電流 |
0～40A持續可調（特殊電流可定制） |
|
放電電壓 |
DC10～300V |
|
放電電流 |
10～19V：0～80A （特殊電流可定制）
19～180V：0～120A （特殊電流可定制）
180～300V：0～80A持續可調 （特殊電流可定制） |
|
電流精度 |
1％ |
|
電壓精度 |
0.50％ |
|
充放電時間 |
0～99小時59分 |
|
供應電源 |
AC:220V/380V |
|
放電負載 |
陶瓷電阻（進口）高效能,（超高安全性） |
|
顯示方式 |
7寸彩色觸摸液晶顯示器 |
|
冷卻方式 |
強制風冷式 |
|
搬運方式 |
工業萬向輪 |
|
警報產生
及安全措施 |
測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；
溫度異常；風扇故障等，儀表自動報警并停止充放電； |
|
顯示及打印項目 |
放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示打印 |
